一、用途

液壓同心管無桿排采系統可適用于嚴重偏磨井、大斜度井、稠油井、水平井等復雜井況的排采，不需要抽油機和抽油桿，是一種新型的無桿采油系統。

二、工作原理：

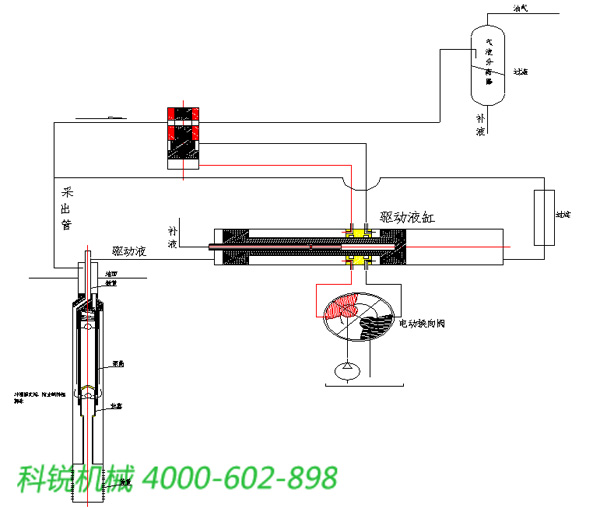

地面驅動液缸左行時，液控閥打開，液缸左腔液體加壓，通過插管進入井下機組，井下機組活塞上行，泵吸液。當井下機組到達上止點時，壓縮上行換向彈簧，活塞泵筒上的孔打開，高壓驅動液由此孔進入泵腔。沖洗固定閥，提高液體攜帶煤粉、稠油及泥沙的能力。提高泵的充滿度，防止氣鎖。地面驅動液缸右行時，液控閥關閉，液缸右腔液體加壓，通過插管與油管的環空進入井下機組，井下機組活塞下行，泵排液。

三、主要優點：

1、長沖程：沖程4米（*長可到8米）；

2、低沖次：采用變頻變量泵和定量泵聯動；

3、排量無級可調；

4、每個沖程上止點，高壓動力液進入泵腔內沖洗固定閥，增加攜帶煤粉、稠油及泥沙的能力；

5、空心桿不運動，無桿管偏磨；

6、無光桿密封器；

7、無地面水泥基礎；

8、適用大斜度井或直接下入水平段；

9、能耗低，易于遠程控制；

10、防止泵氣鎖（每個沖程上止點有高壓液進入泵腔提高泵充滿度）；

11、可從空心桿內注入洗井液，完成油管清洗；

12、地面換向可靠，井內機組結構簡單，運行壽命長。
